Cabine de ressuage électrostatique

Prix sur demande

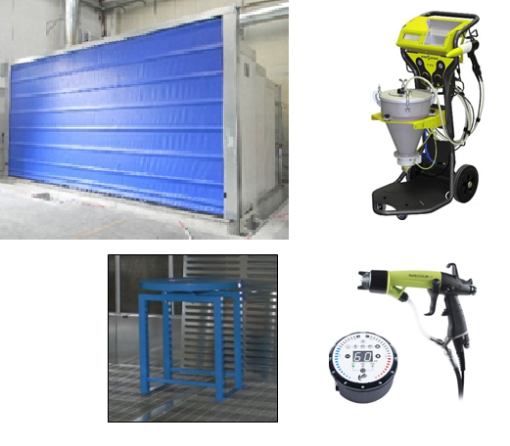

CABINE POUR CONTRÔLE PAR RESSUAGE FLUORESCENTS AUTO-LAVANTS ÉQUIPÉE DE SYSTÈMES ÉLECTROSTATIQUE POUR APPLICATION DU PÉNÉTRANT /RÉVÉLATEUR ET SYSTÈME DE SÉCHAGE DES PIÈCES.

Description

DONNEES TECHNIQUES

Dimensions intérieures de la cabine: 3000x3000x2800h mm
Produit Pénétrant fluorescent auto-lavant
Alimentation: 400 V 50 hz avec neutre
Basse tension: 24 V DC
Air comprimée: 5/6 bars
Distribution de l’eau 1’’

COMPOSITION DE L’ÉQUIPEMENT
LA CABINE

La cabine est réalisée en acier galvanisé et panneaux sandwich de 50 mm. À l’extrémité arrière il y a un mur d’aspiration sur lequel est installé un aspirateur avec un débit d’environ 12.000 m³/heure 4 kW (conforme aux normes ATEX II B – CATÉGORIE 2 G – T3) apte à créer un flux d’air tel à attirer les particules des produits pulvérisés dans la cabine (approx. 450 de rechange par heure).
L’évacuation de l’air, à l’extérieur, est obtenue suite à une triple série de filtres, protégés par une grille métallique appropriée
– Système de vérification d’encrassement des filtres analogique avec manomètre différentiel.
– Dans la partie inférieure, sur la cuve de collecte de l’eau, une grille au sol extractible est prévue.
– Le toit qui la recouvre complètement et les parois latérales de la cabine sont fixes. Sur le côté gauche une porte avec barre de secours sera installée pour la sécurité des opérateurs.
– Une porte motorisée coulissant verticalement sera installée sur le devant de la cabine, afin de permettre l’entrée des pièces et garantir l’obscurcissement nécessaire au contrôle par ressuage fluorescents.
