MENTOR UT – Appareil dédié pour le contrôle Phased Array, TOFD et UT conventionnel

Prix sur demande

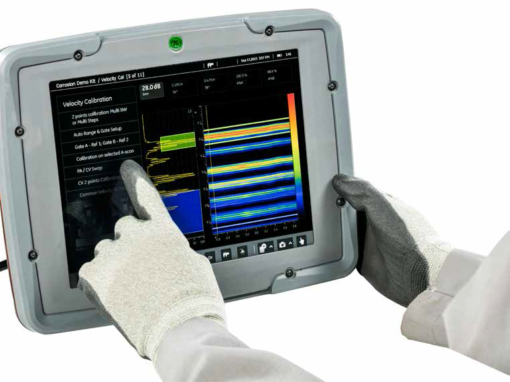

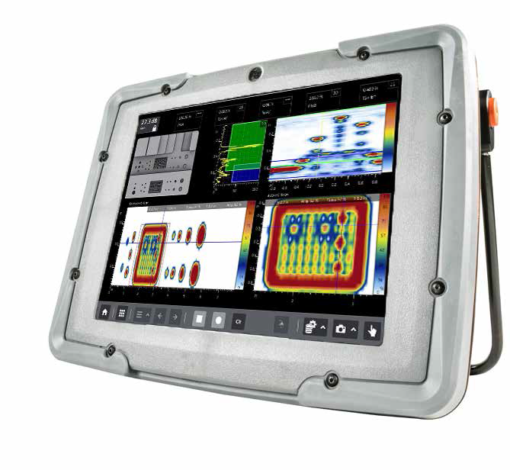

GE présente le Mentor UT,  détecteur de défauts ultrasons optimisé pour la cartographie de la corrosion et pour le contrôle de soudures. Mentor UT apporte la puissance d’une interface d’inspection complète
avec un écran tactile intuitif et personnalisable suivant les applications. Augmentez votre productivité d’inspection à travers les programmes, les guides d’utilisation et d’étalonnage.

Le MENTOR est un appareil polyvalent permettant de faire du contrôle conventionnel ou du TOFD avec 2 prises Lemo 00 et aussi du Phased-Array en 32:32 en standard jusqu’à 32:128 éléments avec l’utilisation du MUX

La Roto Array vous permet de faire des contrôles de longues pièces (types composite) et de faire des cartographies.

Large choix de sondes multiéléments dont des modèles identiques aux versions conventionnelles de types MWB, WB et aussi les B.S et MB.S

UGS : Mentor UT Catégories : ,

Description

Caractéristiques physiques:
-Dimensions (L x H x P) 295 mm x 230 mm x 60 mm (12 « x 9.4 » x 2.4 « )
– Poids avec batterie: 2,9 kg (6,5 lbs)
– Affichage:  Taille 264 mm de diagonale ; Résolution 1024 x 768 pixels
Modes  de couleurs spécifiques Angle de vision ± 85˚ toutes les directions
Écran tactile (multi-touch)
Surface en verre renforcée chimiquement, résistant aux rayures, résistant aux produits chimiques
– Stockage de données « Solid State » Disque dur 16 Go
Stockage USB USB 2.0 w module inclus
Capture de données:
Fichiers de capture ASCAN complet pour chaque point CSCAN, tous les paramètres. Rappel sur l’instrument avec la pleine
capacité d’analyse, les fichiers de paramètres, tous les réglages de l’appareil ainsi que la position dans le flux de travail.
Capture d’écran au format JPG, Rapport au format PDF
– Connectivité: Wi-Fi Oui.
Collaboration à distance du réseau local et Internet Enabled via InspectionWorks Connect InspectionWorks Enabled
– 2 encodeurs en quadrature numériques pour les axes X-Y Signal sonore, 2,7 kHz
-Puissance :
Batterie Interne 63 WH Lithium Ion – Batterie externe (inclus) 84 WH Lithium Ion .100 à 240 VAC, 47-63 Hz, 1,9 A
Autonomie de la batterie 3 h interne, 6 h avec la batterie externe inclus dans des conditions normales de fonctionnement
Conformité rencontre IATA réglementation du transport aérien avec une batterie installée contenue et une emballée. Batterie externe écologique.
Température de fonctionnement : -20 ° C à +55 C
Température de stockage : -20C à + 70C
Ingress Protection Testé IP65
Shock 4 ‘Transit Chute à la norme MIL-STD-810G méthode 516.6, procédure V
Visualisation de données
Interface utilisateur personnalisable avec le logiciel Mentor Create
Zoom sur toutes vues de données : peut être étendu au plein écran avec un geste
Matériel didactique Rich Text, JPG, PNG, BMP, PDF ou vidéo (MP4)

Views ASCAN, ESCAN, CSCAN, CSCAN OVERVIEW

Probe Selection Swap between conventional and phased array on same screen

Measurements Amplitudes, Depth, Distance, % Wall Loss, Thinnest Point, X and Y Positions

Calibrations Phased Array: TCG, Material Velocity, Probe Delay, Auto80, Encoder Cal, Dead Element Check

Conventional: 2 Point (Material Velocity and Probe Delay)
